클램프 잠금 핀_버튼 손잡이 있음 / EH 22410. EH 22420.
NEW

Name: 클램프 잠금 핀_버튼 손잡이 있음 / EH 22410. EH 22420.
Brand: 단동 볼 잠금핀
Price: 53800 KRW
Availability: InStock

53,800원

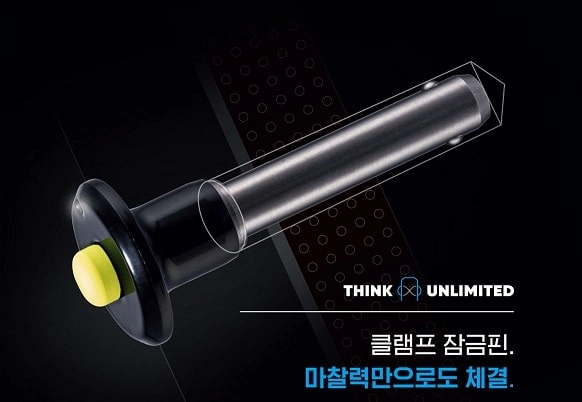

할더 클램프 잠금 핀(버튼 손잡이) 입니다.

카탈로그 다운로드

제조사

상품

원산지 독일

브랜드 단동 볼 잠금핀

적립

1,614 HR포인트 적립예정 적립예정

배송

택배 · 기본 3,500원 · 도서산간 배송비 popover

100,000원 이상 구매 시 무료배송

배송 안내

재고 보유시 당일출고 (오후3시이전 주문) / 재고 없을경우 통상 10일이내 배송 / ★ 재고조회 : 오른쪽 하단 말풍선 클릭-> 실시간재고 확인 가능.

상세정보 펼쳐보기

상세정보 접기

구매평

Q&A

장바구니

구매하기

상세정보 펼쳐보기

상세정보 접기

구매평

Q&A

단동 볼 잠금핀_자체 체결형, T-손잡이 / EH 22340. EH 22350.

39,000원

단동 볼 잠금핀_자체 체결형, T-손잡이 / EH 22340. EH 22350.

39,000원

단동 볼 잠금핀_자체-체결형, L-손잡이 / EH 22340. EH 22350.

36,700원

단동 볼 잠금핀_자체-체결형, L-손잡이 / EH 22340. EH 22350.

36,700원

단동 볼 잠금핀_자체-체결형, 버튼 손잡이 / EH 22340. EH 22350.

36,700원

단동 볼 잠금핀_자체-체결형, 버튼 손잡이 / EH 22340. EH 22350.

36,700원

단동 볼 잠금핀_자체-체결형, 안전 손잡이 / EH 22340. EH 22350.

45,100원

단동 볼 잠금핀_자체-체결형, 안전 손잡이 / EH 22340. EH 22350.

45,100원

클램핑 핀 자체-체결형, 눌러서 조정, 단동볼잠금핀 / EH 22360.

62,600원

클램핑 핀 자체-체결형, 눌러서 조정, 단동볼잠금핀 / EH 22360.

62,600원

단동 볼 잠금핀_자체-체결형, 일반 손잡이 / EH 22370. EH 22380.

27,600원

단동 볼 잠금핀_자체-체결형, 일반 손잡이 / EH 22370. EH 22380.

27,600원

단동 볼 잠금핀_자체-체결형, 일반 손잡이, 티타늄 / EH 22390.

119,400원

단동 볼 잠금핀_자체-체결형, 일반 손잡이, 티타늄 / EH 22390.

119,400원

볼락핀 볼잠금핀_자체 체결형, 탄성체 손잡이 / EH 22370. EH 22380.

31,400원

볼락핀 볼잠금핀_자체 체결형, 탄성체 손잡이 / EH 22370. EH 22380.

31,400원

단동 볼 잠금핀_자체-체결형, 콤비네이션 손잡이 / EH 22370.

100원

BEST

단동 볼 잠금핀_자체-체결형, 콤비네이션 손잡이 / EH 22370.

100원

BEST

볼락핀 볼잠금핀_자체-체결형, 콤비네이션 손잡이, 경화처리 / EH 22380.

42,100원

BEST

볼락핀 볼잠금핀_자체-체결형, 콤비네이션 손잡이, 경화처리 / EH 22380.

42,100원

BEST

단동 볼 잠금핀_자체-체결형, 조절 가능 손잡이 / EH 22370. EH 22380.

100원

단동 볼 잠금핀_자체-체결형, 조절 가능 손잡이 / EH 22370. EH 22380.

100원

소켓핀_스프링 지지 볼타입 / EH 22400.

26,100원

소켓핀_스프링 지지 볼타입 / EH 22400.

26,100원

위치 부싱_단동 볼 잠금핀 용 / EH 22400.

28,500원

위치 부싱_단동 볼 잠금핀 용 / EH 22400.

28,500원

위치 부싱_단동 볼 잠금핀과 소켓핀 용, 플랜지 있음 / EH 22400.

33,000원

위치 부싱_단동 볼 잠금핀과 소켓핀 용, 플랜지 있음 / EH 22400.

33,000원

단동 볼 잠금핀 연결 케이블 / EH 22400.

8,500원

단동 볼 잠금핀 연결 케이블 / EH 22400.

8,500원

나사산 잠금 핀 자체-체결 , 축 베어링/ EH 22356.

167,500원

나사산 잠금 핀 자체-체결 , 축 베어링/ EH 22356.

167,500원

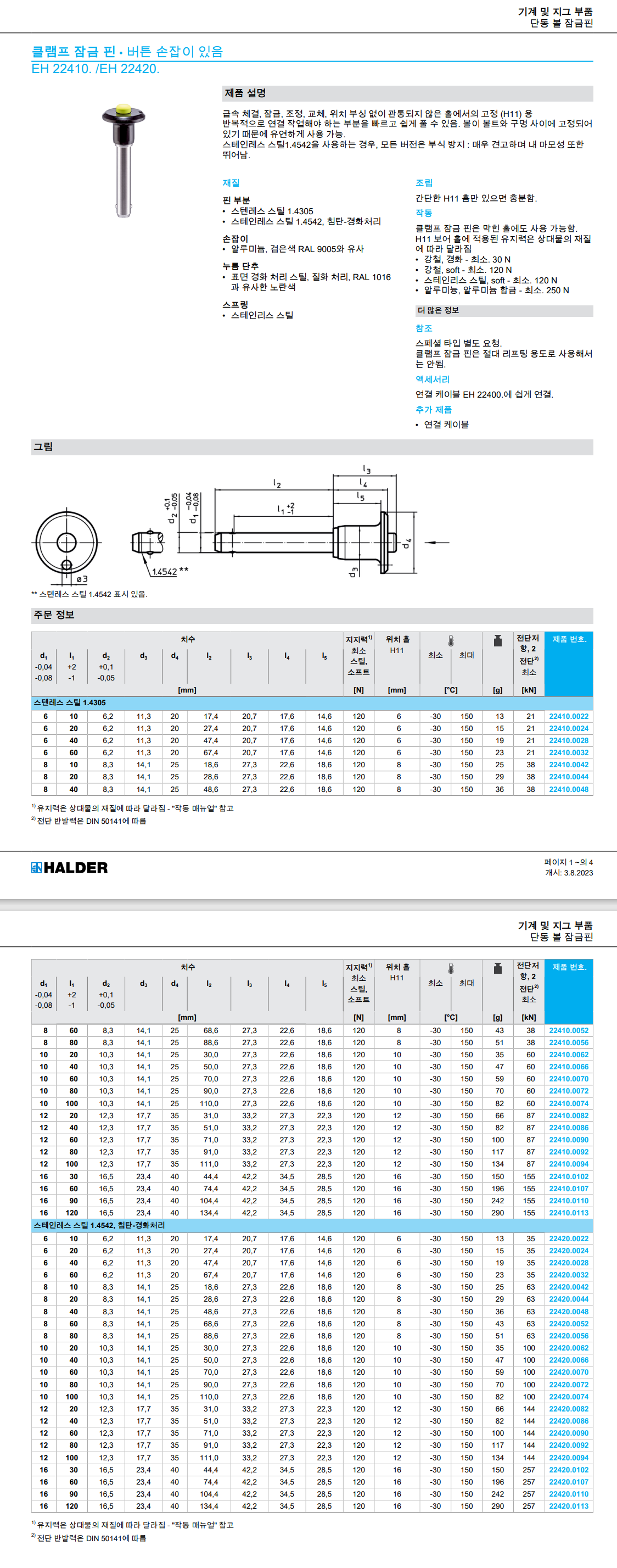

d1 -0,04 -0,08	l1 +2 -1	d2 +0,1 -0,05	d3	치수 d4 [mm]		l2	l3	l4	l5	지지력1) 최소 스틸, 소프트 [N]	위치 홀 H11 [mm]	최소 최대 [°C]	[g]	전단저 항, 2 전단2) 최소 [kN]	제품 번호.
스텐레스 스틸 1.4305
6	10	6,2	11,3	20	17,4	20,7	17,6	14,6	120	6	-30	150	13	21	22410.0022
6	20	6,2	11,3	20	27,4	20,7	17,6	14,6	120	6	-30	150	15	21	22410.0024
6	40	6,2	11,3	20	47,4	20,7	17,6	14,6	120	6	-30	150	19	21	22410.0028
6	60	6,2	11,3	20	67,4	20,7	17,6	14,6	120	6	-30	150	23	21	22410.0032
8	10	8,3	14,1	25	18,6	27,3	22,6	18,6	120	8	-30	150	25	38	22410.0042
8	20	8,3	14,1	25	28,6	27,3	22,6	18,6	120	8	-30	150	29	38	22410.0044
8	40	8,3	14,1	25	48,6	27,3	22,6	18,6	120	8	-30	150	36	38	22410.0048

d1 -0,04 -0,08	l1 +2 -1	d2 +0,1 -0,05	d3	치수 d4 [mm]		l2	l3	l4	l5	지지력1) 최소 스틸, 소프트 [N]	위치 홀 H11 [mm]	최소 최대 [°C]	[g]	전단저 항, 2 전단2) 최소 [kN]	제품 번호.
8	60	8,3	14,1	25	68,6	27,3	22,6	18,6	120	8	-30	150	43	38	22410.0052
8	80	8,3	14,1	25	88,6	27,3	22,6	18,6	120	8	-30	150	51	38	22410.0056
10	20	10,3	14,1	25	30,0	27,3	22,6	18,6	120	10	-30	150	35	60	22410.0062
10	40	10,3	14,1	25	50,0	27,3	22,6	18,6	120	10	-30	150	47	60	22410.0066
10	60	10,3	14,1	25	70,0	27,3	22,6	18,6	120	10	-30	150	59	60	22410.0070
10	80	10,3	14,1	25	90,0	27,3	22,6	18,6	120	10	-30	150	70	60	22410.0072
10	100	10,3	14,1	25	110,0	27,3	22,6	18,6	120	10	-30	150	82	60	22410.0074
12	20	12,3	17,7	35	31,0	33,2	27,3	22,3	120	12	-30	150	66	87	22410.0082
12	40	12,3	17,7	35	51,0	33,2	27,3	22,3	120	12	-30	150	82	87	22410.0086
12	60	12,3	17,7	35	71,0	33,2	27,3	22,3	120	12	-30	150	100	87	22410.0090
12	80	12,3	17,7	35	91,0	33,2	27,3	22,3	120	12	-30	150	117	87	22410.0092
12	100	12,3	17,7	35	111,0	33,2	27,3	22,3	120	12	-30	150	134	87	22410.0094
16	30	16,5	23,4	40	44,4	42,2	34,5	28,5	120	16	-30	150	150	155	22410.0102
16	60	16,5	23,4	40	74,4	42,2	34,5	28,5	120	16	-30	150	196	155	22410.0107
16	90	16,5	23,4	40	104,4	42,2	34,5	28,5	120	16	-30	150	242	155	22410.0110
16	120	16,5	23,4	40	134,4	42,2	34,5	28,5	120	16	-30	150	290	155	22410.0113
스테인레스 스틸 1.4542, 침탄-경화처리
6	10	6,2	11,3	20	17,4	20,7	17,6	14,6	120	6	-30	150	13	35	22420.0022
6	20	6,2	11,3	20	27,4	20,7	17,6	14,6	120	6	-30	150	15	35	22420.0024
6	40	6,2	11,3	20	47,4	20,7	17,6	14,6	120	6	-30	150	19	35	22420.0028
6	60	6,2	11,3	20	67,4	20,7	17,6	14,6	120	6	-30	150	23	35	22420.0032
8	10	8,3	14,1	25	18,6	27,3	22,6	18,6	120	8	-30	150	25	63	22420.0042
8	20	8,3	14,1	25	28,6	27,3	22,6	18,6	120	8	-30	150	29	63	22420.0044
8	40	8,3	14,1	25	48,6	27,3	22,6	18,6	120	8	-30	150	36	63	22420.0048
8	60	8,3	14,1	25	68,6	27,3	22,6	18,6	120	8	-30	150	43	63	22420.0052
8	80	8,3	14,1	25	88,6	27,3	22,6	18,6	120	8	-30	150	51	63	22420.0056
10	20	10,3	14,1	25	30,0	27,3	22,6	18,6	120	10	-30	150	35	100	22420.0062
10	40	10,3	14,1	25	50,0	27,3	22,6	18,6	120	10	-30	150	47	100	22420.0066
10	60	10,3	14,1	25	70,0	27,3	22,6	18,6	120	10	-30	150	59	100	22420.0070
10	80	10,3	14,1	25	90,0	27,3	22,6	18,6	120	10	-30	150	70	100	22420.0072
10	100	10,3	14,1	25	110,0	27,3	22,6	18,6	120	10	-30	150	82	100	22420.0074
12	20	12,3	17,7	35	31,0	33,2	27,3	22,3	120	12	-30	150	66	144	22420.0082
12	40	12,3	17,7	35	51,0	33,2	27,3	22,3	120	12	-30	150	82	144	22420.0086
12	60	12,3	17,7	35	71,0	33,2	27,3	22,3	120	12	-30	150	100	144	22420.0090
12	80	12,3	17,7	35	91,0	33,2	27,3	22,3	120	12	-30	150	117	144	22420.0092
12	100	12,3	17,7	35	111,0	33,2	27,3	22,3	120	12	-30	150	134	144	22420.0094
16	30	16,5	23,4	40	44,4	42,2	34,5	28,5	120	16	-30	150	150	257	22420.0102
16	60	16,5	23,4	40	74,4	42,2	34,5	28,5	120	16	-30	150	196	257	22420.0107
16	90	16,5	23,4	40	104,4	42,2	34,5	28,5	120	16	-30	150	242	257	22420.0110
16	120	16,5	23,4	40	134,4	42,2	34,5	28,5	120	16	-30	150	290	257	22420.0113

d1 -0,04 -0,08	l1 +2 -1	d2 +0,1 -0,05	d3	치수 d4 [mm]		l2	l3	l4	l5	지지력1) 최소 스틸, 소프트 [N]	위치 홀 H11 [mm]	최소 최대 [°C]	[g]	전단저 항, 2 전단2) 최소 [kN]	제품 번호.
스텐레스 스틸 1.4305
6	10	6,2	11,3	20	17,4	20,7	17,6	14,6	120	6	-30	150	13	21	22410.0022
6	20	6,2	11,3	20	27,4	20,7	17,6	14,6	120	6	-30	150	15	21	22410.0024
6	40	6,2	11,3	20	47,4	20,7	17,6	14,6	120	6	-30	150	19	21	22410.0028
6	60	6,2	11,3	20	67,4	20,7	17,6	14,6	120	6	-30	150	23	21	22410.0032
8	10	8,3	14,1	25	18,6	27,3	22,6	18,6	120	8	-30	150	25	38	22410.0042
8	20	8,3	14,1	25	28,6	27,3	22,6	18,6	120	8	-30	150	29	38	22410.0044
8	40	8,3	14,1	25	48,6	27,3	22,6	18,6	120	8	-30	150	36	38	22410.0048

d1 -0,04 -0,08	l1 +2 -1	d2 +0,1 -0,05	d3	치수 d4 [mm]		l2	l3	l4	l5	지지력1) 최소 스틸, 소프트 [N]	위치 홀 H11 [mm]	최소 최대 [°C]	[g]	전단저 항, 2 전단2) 최소 [kN]	제품 번호.
8	60	8,3	14,1	25	68,6	27,3	22,6	18,6	120	8	-30	150	43	38	22410.0052
8	80	8,3	14,1	25	88,6	27,3	22,6	18,6	120	8	-30	150	51	38	22410.0056
10	20	10,3	14,1	25	30,0	27,3	22,6	18,6	120	10	-30	150	35	60	22410.0062
10	40	10,3	14,1	25	50,0	27,3	22,6	18,6	120	10	-30	150	47	60	22410.0066
10	60	10,3	14,1	25	70,0	27,3	22,6	18,6	120	10	-30	150	59	60	22410.0070
10	80	10,3	14,1	25	90,0	27,3	22,6	18,6	120	10	-30	150	70	60	22410.0072
10	100	10,3	14,1	25	110,0	27,3	22,6	18,6	120	10	-30	150	82	60	22410.0074
12	20	12,3	17,7	35	31,0	33,2	27,3	22,3	120	12	-30	150	66	87	22410.0082
12	40	12,3	17,7	35	51,0	33,2	27,3	22,3	120	12	-30	150	82	87	22410.0086
12	60	12,3	17,7	35	71,0	33,2	27,3	22,3	120	12	-30	150	100	87	22410.0090
12	80	12,3	17,7	35	91,0	33,2	27,3	22,3	120	12	-30	150	117	87	22410.0092
12	100	12,3	17,7	35	111,0	33,2	27,3	22,3	120	12	-30	150	134	87	22410.0094
16	30	16,5	23,4	40	44,4	42,2	34,5	28,5	120	16	-30	150	150	155	22410.0102
16	60	16,5	23,4	40	74,4	42,2	34,5	28,5	120	16	-30	150	196	155	22410.0107
16	90	16,5	23,4	40	104,4	42,2	34,5	28,5	120	16	-30	150	242	155	22410.0110
16	120	16,5	23,4	40	134,4	42,2	34,5	28,5	120	16	-30	150	290	155	22410.0113
스테인레스 스틸 1.4542, 침탄-경화처리
6	10	6,2	11,3	20	17,4	20,7	17,6	14,6	120	6	-30	150	13	35	22420.0022
6	20	6,2	11,3	20	27,4	20,7	17,6	14,6	120	6	-30	150	15	35	22420.0024
6	40	6,2	11,3	20	47,4	20,7	17,6	14,6	120	6	-30	150	19	35	22420.0028
6	60	6,2	11,3	20	67,4	20,7	17,6	14,6	120	6	-30	150	23	35	22420.0032
8	10	8,3	14,1	25	18,6	27,3	22,6	18,6	120	8	-30	150	25	63	22420.0042
8	20	8,3	14,1	25	28,6	27,3	22,6	18,6	120	8	-30	150	29	63	22420.0044
8	40	8,3	14,1	25	48,6	27,3	22,6	18,6	120	8	-30	150	36	63	22420.0048
8	60	8,3	14,1	25	68,6	27,3	22,6	18,6	120	8	-30	150	43	63	22420.0052
8	80	8,3	14,1	25	88,6	27,3	22,6	18,6	120	8	-30	150	51	63	22420.0056
10	20	10,3	14,1	25	30,0	27,3	22,6	18,6	120	10	-30	150	35	100	22420.0062
10	40	10,3	14,1	25	50,0	27,3	22,6	18,6	120	10	-30	150	47	100	22420.0066
10	60	10,3	14,1	25	70,0	27,3	22,6	18,6	120	10	-30	150	59	100	22420.0070
10	80	10,3	14,1	25	90,0	27,3	22,6	18,6	120	10	-30	150	70	100	22420.0072
10	100	10,3	14,1	25	110,0	27,3	22,6	18,6	120	10	-30	150	82	100	22420.0074
12	20	12,3	17,7	35	31,0	33,2	27,3	22,3	120	12	-30	150	66	144	22420.0082
12	40	12,3	17,7	35	51,0	33,2	27,3	22,3	120	12	-30	150	82	144	22420.0086
12	60	12,3	17,7	35	71,0	33,2	27,3	22,3	120	12	-30	150	100	144	22420.0090
12	80	12,3	17,7	35	91,0	33,2	27,3	22,3	120	12	-30	150	117	144	22420.0092
12	100	12,3	17,7	35	111,0	33,2	27,3	22,3	120	12	-30	150	134	144	22420.0094
16	30	16,5	23,4	40	44,4	42,2	34,5	28,5	120	16	-30	150	150	257	22420.0102
16	60	16,5	23,4	40	74,4	42,2	34,5	28,5	120	16	-30	150	196	257	22420.0107
16	90	16,5	23,4	40	104,4	42,2	34,5	28,5	120	16	-30	150	242	257	22420.0110
16	120	16,5	23,4	40	134,4	42,2	34,5	28,5	120	16	-30	150	290	257	22420.0113
