인덱스플런저 심플디자인 / 22120.
BEST

3개 구매평

9,400원

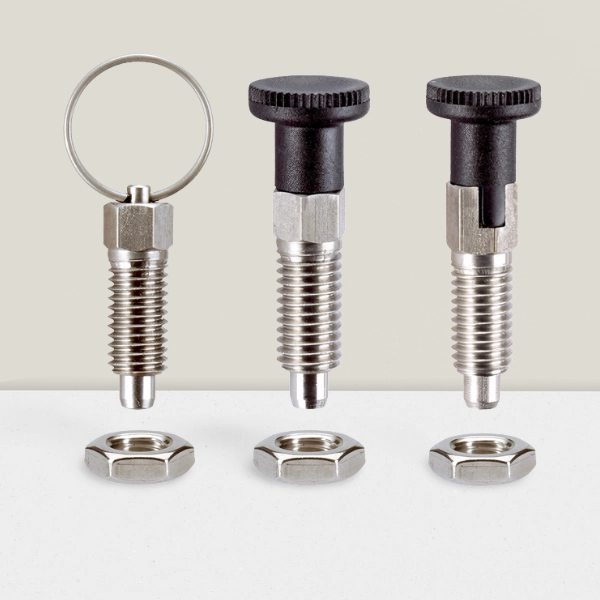

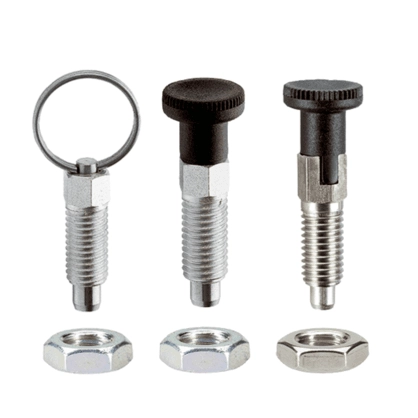

할더 인덱스플런저(심플디자인)입니다.

위치결정 부품으로 사용되는 인덱스플런저입니다.

작업 환경에 따라 유연하게 대처할 수 있는 인덱스플런저.

다양한 산업 분야에서 폭넓게 사용됩니다.

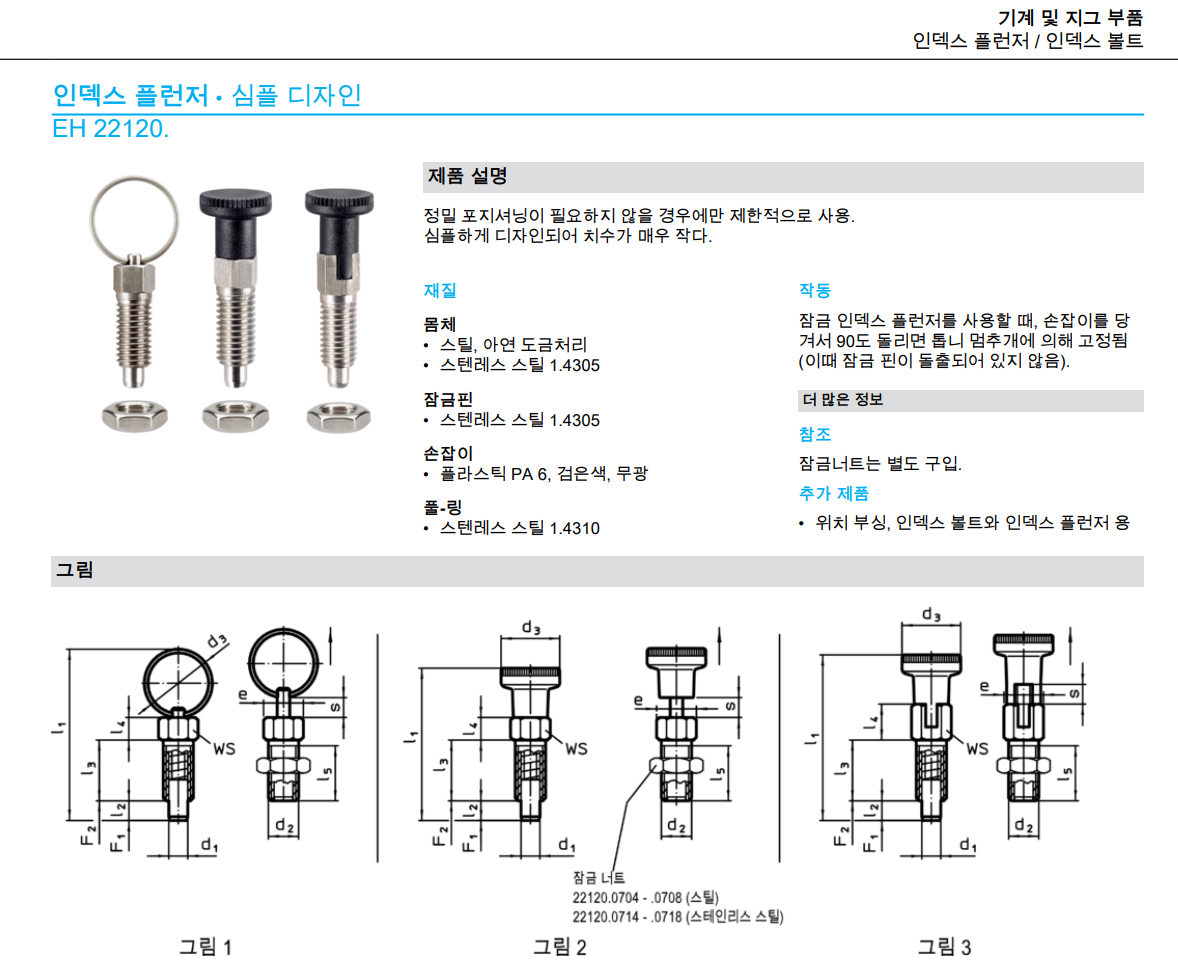

인덱스플런저 심플디자인의 경우

정밀 포지셔닝이 필요하지 않을 경우에 제한적으로 사용됩니다,

카탈로그 다운로드

CAD도면 다운로드

제조사

상품

원산지 독일

브랜드 할더

적립

282 HR포인트 적립예정 적립예정

배송

택배 · 기본 3,500원 · 도서산간 배송비 popover

100,000원 이상 구매 시 무료배송

배송 안내

재고 보유시 당일출고 (오후3시이전 주문) / 재고 없을경우 통상 10일이내 배송 / ★ 재고조회 : 오른쪽 하단 말풍선 클릭-> 실시간재고 확인 가능.

상세정보 펼쳐보기

상세정보 접기

구매평

Q&A

장바구니

구매하기

상세정보 펼쳐보기

상세정보 접기

구매평

Q&A

인덱스 플런저, 센서형, LED로 작동상태 확인 / EH 22123.

242,500원

인덱스 플런저, 센서형, LED로 작동상태 확인 / EH 22123.

242,500원

인덱스 플런저 육각 칼라와 잠금장치, 스테인레스스틸 A4 / EH 22120.

42,500원

인덱스 플런저 육각 칼라와 잠금장치, 스테인레스스틸 A4 / EH 22120.

42,500원

인덱스 플런저 육각 칼라, A4스테인리스 스틸 / EH 22120.

39,200원

인덱스 플런저 육각 칼라, A4스테인리스 스틸 / EH 22120.

39,200원

인덱스플런저 미니 인덱스 / EH 22110.

11,000원

인덱스플런저 미니 인덱스 / EH 22110.

11,000원

인덱스플런저 미니 인덱스_기본타입 / EH 22110.

10,300원

인덱스플런저 미니 인덱스_기본타입 / EH 22110.

10,300원

인덱스플런저 미니 인덱스_스텐레스 스틸 / EH 22110.

27,300원

인덱스플런저 미니 인덱스_스텐레스 스틸 / EH 22110.

27,300원

인덱스플런저 컴펙트형 _ 육각너트 / EH 22110.

17,500원

인덱스플런저 컴펙트형 _ 육각너트 / EH 22110.

17,500원

인덱스플런저 컴펙트형 _육각너트와 잠금장치 / EH 22110.

21,200원

인덱스플런저 컴펙트형 _육각너트와 잠금장치 / EH 22110.

21,200원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, T손잡이 / EH 22110.

19,300원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, T손잡이 / EH 22110.

19,300원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, 잠금장치, T손잡이 / EH 22110.

24,000원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, 잠금장치, T손잡이 / EH 22110.

24,000원

인덱스플런저 컴펙트형 인덱스 플런저_나사 플렌지, 수평형 / EH 22110.

10,700원

인덱스플런저 컴펙트형 인덱스 플런저_나사 플렌지, 수평형 / EH 22110.

10,700원

마운팅블록 다이-캐스트, 인덱스플런저 및 인덱스 볼트용 / EH 22110.

11,000원

마운팅블록 다이-캐스트, 인덱스플런저 및 인덱스 볼트용 / EH 22110.

11,000원

위치부싱 인덱스플런저 및 인덱스 볼트용 / EH 22110.

8,100원

위치부싱 인덱스플런저 및 인덱스 볼트용 / EH 22110.

8,100원

위치부싱 경사표면인덱스플런저 및 인덱스 볼트용 / EH 22110.

14,400원

위치부싱 경사표면인덱스플런저 및 인덱스 볼트용 / EH 22110.

14,400원

인덱스플런저 너트 / EH 22120.

100원

인덱스플런저 너트 / EH 22120.

100원

인덱스플런저 육각칼라,스텐레스스틸 / EH 22120.

37,900원

인덱스플런저 육각칼라,스텐레스스틸 / EH 22120.

37,900원

인덱스플런저_육각칼라와 잠금장치 / EH 22120.

23,100원

인덱스플런저_육각칼라와 잠금장치 / EH 22120.

23,100원

인덱스플런저_육각칼라와 잠금장치, 스텐레스스틸 / EH 22120.

58,500원

인덱스플런저_육각칼라와 잠금장치, 스텐레스스틸 / EH 22120.

58,500원

인덱스플런저_육각칼라 없음 / EH 22120.

13,600원

인덱스플런저_육각칼라 없음 / EH 22120.

13,600원

인덱스플런저 육각칼라 없음,스텐레스 스틸 / EH 22120.

35,200원

인덱스플런저 육각칼라 없음,스텐레스 스틸 / EH 22120.

35,200원

인덱스플런저 용접가능, 나사없는 형 / EH 22120.

16,400원

인덱스플런저 용접가능, 나사없는 형 / EH 22120.

16,400원

인덱스플런저 육각너트, 짧은형 / EH 22120.

22,900원

인덱스플런저 육각너트, 짧은형 / EH 22120.

22,900원

중간링 인덱스플런저용 / EH 22120.

1,300원

중간링 인덱스플런저용 / EH 22120.

1,300원

인덱스플런저 마운팅 플렌지 형 / EH 22120.

18,100원

인덱스플런저 마운팅 플렌지 형 / EH 22120.

18,100원

인덱스플런저 얇은 판용 / EH 22120.

40,300원

인덱스플런저 얇은 판용 / EH 22120.

40,300원

인덱스플런저 링타입 / EH 22120.

21,900원

인덱스플런저 링타입 / EH 22120.

21,900원

인덱스플런저_풀림방지 / EH 22122.

36,000원

인덱스플런저_풀림방지 / EH 22122.

36,000원

인덱스플런저 금속 잠금 머리 / EH 22122.

45,000원

인덱스플런저 금속 잠금 머리 / EH 22122.

45,000원

인덱스플런저 인덱스볼트 / EH 22120.

26,000원

인덱스플런저 인덱스볼트 / EH 22120.

26,000원

마운팅블록 / EH 22120.

31,900원

마운팅블록 / EH 22120.

31,900원

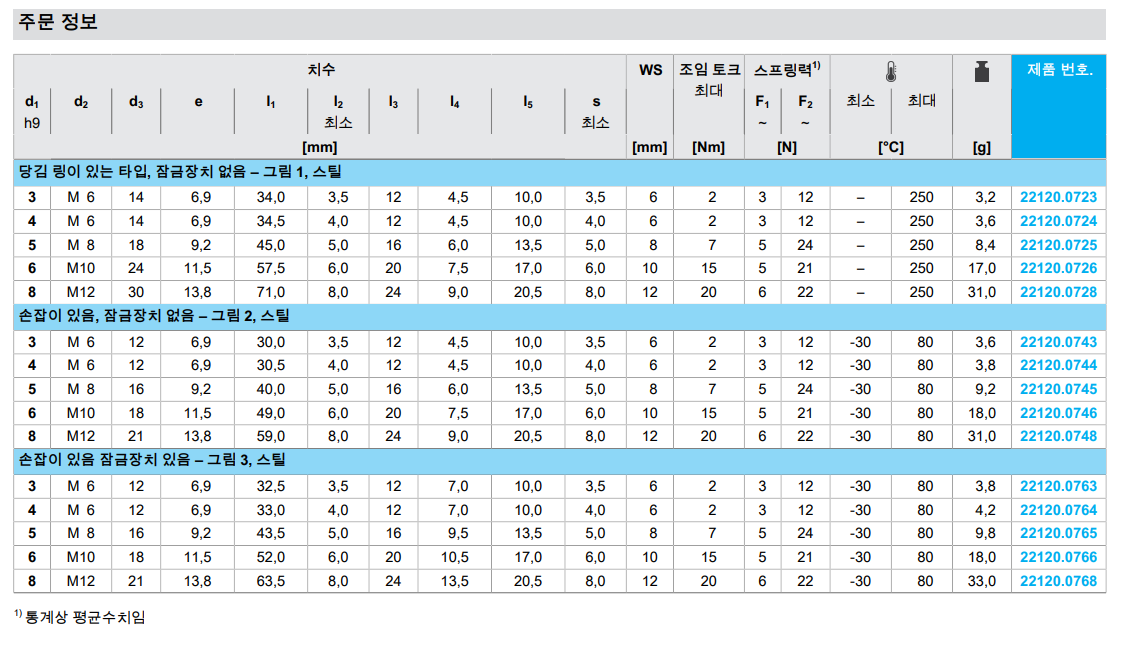

d1 h9	d2		d3	e	치수 l1 l2 최소 [mm]		l3	l4	l5	s 최소	WS [mm]	조임 토크 최대 [Nm]	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
당김 링이 있는 타입, 잠금장치 없음 – 그림 1, 스틸
3	M	6	14	6,9	34,0	3,5	12	4,5	10,0	3,5	6	2	3	12	–	250	3,2	22120.0723
4	M	6	14	6,9	34,5	4,0	12	4,5	10,0	4,0	6	2	3	12	–	250	3,6	22120.0724
5	M	8	18	9,2	45,0	5,0	16	6,0	13,5	5,0	8	7	5	24	–	250	8,4	22120.0725
6	M10		24	11,5	57,5	6,0	20	7,5	17,0	6,0	10	15	5	21	–	250	17,0	22120.0726
8	M12		30	13,8	71,0	8,0	24	9,0	20,5	8,0	12	20	6	22	–	250	31,0	22120.0728

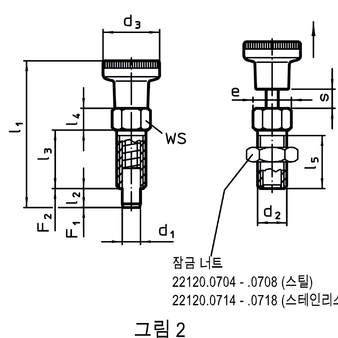

손잡이 있음, 잠금장치 없음 – 그림 2, 스틸
3	M	6	12	6,9	30,0	3,5	12	4,5	10,0	3,5	6	2	3	12	-30	80	3,6	22120.0743
4	M	6	12	6,9	30,5	4,0	12	4,5	10,0	4,0	6	2	3	12	-30	80	3,8	22120.0744
5	M	8	16	9,2	40,0	5,0	16	6,0	13,5	5,0	8	7	5	24	-30	80	9,2	22120.0745
6	M10		18	11,5	49,0	6,0	20	7,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0746
8	M12		21	13,8	59,0	8,0	24	9,0	20,5	8,0	12	20	6	22	-30	80	31,0	22120.0748
손잡이 있음 잠금장치 있음 – 그림 3, 스틸
3	M	6	12	6,9	32,5	3,5	12	7,0	10,0	3,5	6	2	3	12	-30	80	3,8	22120.0763
4	M	6	12	6,9	33,0	4,0	12	7,0	10,0	4,0	6	2	3	12	-30	80	4,2	22120.0764
5	M	8	16	9,2	43,5	5,0	16	9,5	13,5	5,0	8	7	5	24	-30	80	9,8	22120.0765
6	M10		18	11,5	52,0	6,0	20	10,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0766
8	M12		21	13,8	63,5	8,0	24	13,5	20,5	8,0	12	20	6	22	-30	80	33,0	22120.0768

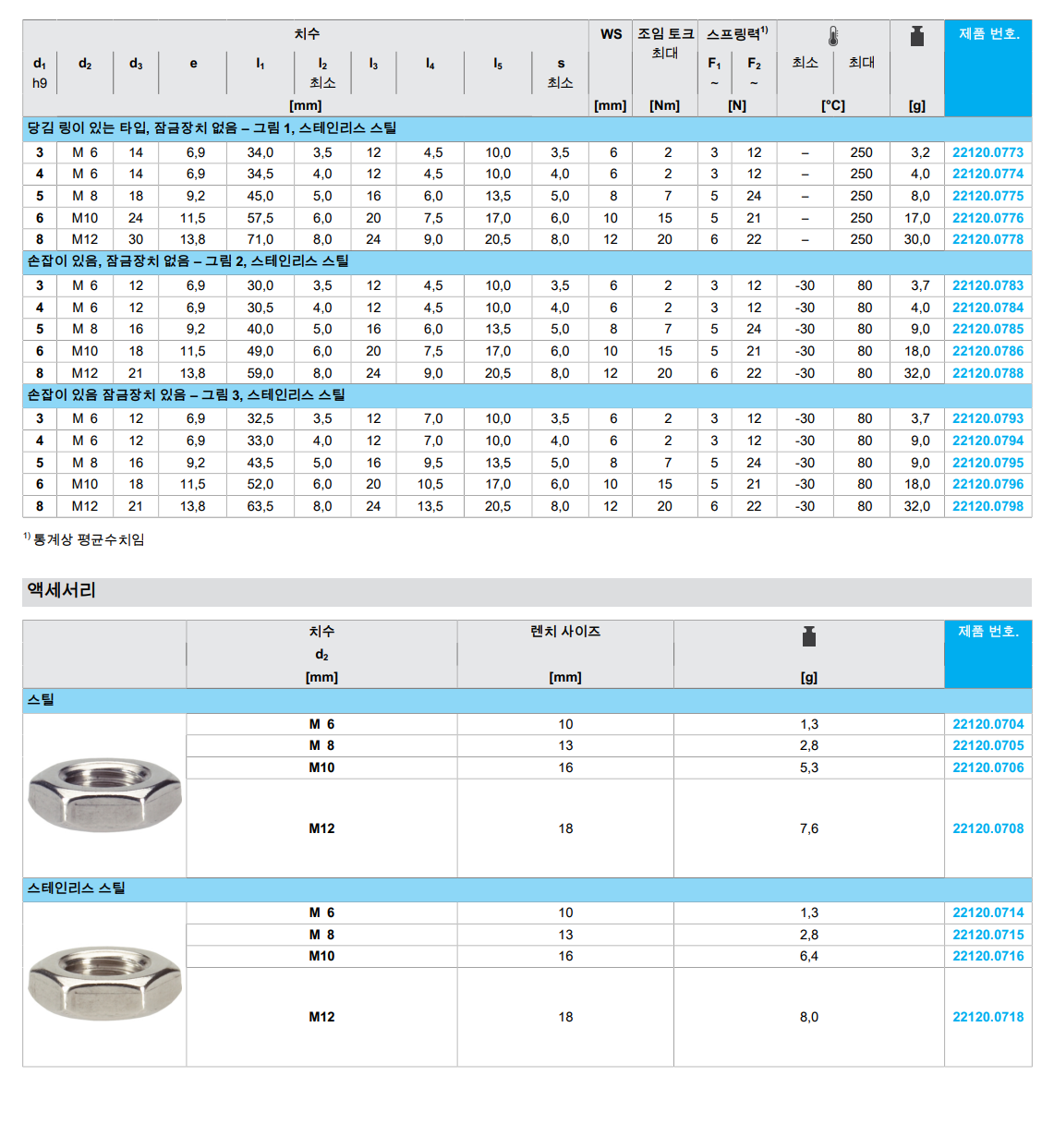

d1 h9	d2		d3	e	치수 l1 l2 최소 [mm]		l3	l4	l5	s 최소	WS [mm]	조임 토크 최대 [Nm]	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
당김 링이 있는 타입, 잠금장치 없음 – 그림 1, 스테인리스 스틸
3	M	6	14	6,9	34,0	3,5	12	4,5	10,0	3,5	6	2	3	12	–	250	3,2	22120.0773
4	M	6	14	6,9	34,5	4,0	12	4,5	10,0	4,0	6	2	3	12	–	250	4,0	22120.0774
5	M	8	18	9,2	45,0	5,0	16	6,0	13,5	5,0	8	7	5	24	–	250	8,0	22120.0775
6	M10		24	11,5	57,5	6,0	20	7,5	17,0	6,0	10	15	5	21	–	250	17,0	22120.0776
8	M12		30	13,8	71,0	8,0	24	9,0	20,5	8,0	12	20	6	22	–	250	30,0	22120.0778
손잡이 있음, 잠금장치 없음 – 그림 2, 스테인리스 스틸
3	M	6	12	6,9	30,0	3,5	12	4,5	10,0	3,5	6	2	3	12	-30	80	3,7	22120.0783
4	M	6	12	6,9	30,5	4,0	12	4,5	10,0	4,0	6	2	3	12	-30	80	4,0	22120.0784
5	M	8	16	9,2	40,0	5,0	16	6,0	13,5	5,0	8	7	5	24	-30	80	9,0	22120.0785
6	M10		18	11,5	49,0	6,0	20	7,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0786
8	M12		21	13,8	59,0	8,0	24	9,0	20,5	8,0	12	20	6	22	-30	80	32,0	22120.0788
손잡이 있음 잠금장치 있음 – 그림 3, 스테인리스 스틸
3	M	6	12	6,9	32,5	3,5	12	7,0	10,0	3,5	6	2	3	12	-30	80	3,7	22120.0793
4	M	6	12	6,9	33,0	4,0	12	7,0	10,0	4,0	6	2	3	12	-30	80	4,0	22120.0794
5	M	8	16	9,2	43,5	5,0	16	9,5	13,5	5,0	8	7	5	24	-30	80	9,0	22120.0795
6	M10		18	11,5	52,0	6,0	20	10,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0796
8	M12		21	13,8	63,5	8,0	24	13,5	20,5	8,0	12	20	6	22	-30	80	32,0	22120.0798

d1 h9	d2		d3	e	치수 l1 l2 최소 [mm]		l3	l4	l5	s 최소	WS [mm]	조임 토크 최대 [Nm]	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
당김 링이 있는 타입, 잠금장치 없음 – 그림 1, 스틸
3	M	6	14	6,9	34,0	3,5	12	4,5	10,0	3,5	6	2	3	12	–	250	3,2	22120.0723
4	M	6	14	6,9	34,5	4,0	12	4,5	10,0	4,0	6	2	3	12	–	250	3,6	22120.0724
5	M	8	18	9,2	45,0	5,0	16	6,0	13,5	5,0	8	7	5	24	–	250	8,4	22120.0725
6	M10		24	11,5	57,5	6,0	20	7,5	17,0	6,0	10	15	5	21	–	250	17,0	22120.0726
8	M12		30	13,8	71,0	8,0	24	9,0	20,5	8,0	12	20	6	22	–	250	31,0	22120.0728
손잡이 있음, 잠금장치 없음 – 그림 2, 스틸
3	M	6	12	6,9	30,0	3,5	12	4,5	10,0	3,5	6	2	3	12	-30	80	3,6	22120.0743
4	M	6	12	6,9	30,5	4,0	12	4,5	10,0	4,0	6	2	3	12	-30	80	3,8	22120.0744
5	M	8	16	9,2	40,0	5,0	16	6,0	13,5	5,0	8	7	5	24	-30	80	9,2	22120.0745
6	M10		18	11,5	49,0	6,0	20	7,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0746
8	M12		21	13,8	59,0	8,0	24	9,0	20,5	8,0	12	20	6	22	-30	80	31,0	22120.0748
손잡이 있음 잠금장치 있음 – 그림 3, 스틸
3	M	6	12	6,9	32,5	3,5	12	7,0	10,0	3,5	6	2	3	12	-30	80	3,8	22120.0763
4	M	6	12	6,9	33,0	4,0	12	7,0	10,0	4,0	6	2	3	12	-30	80	4,2	22120.0764
5	M	8	16	9,2	43,5	5,0	16	9,5	13,5	5,0	8	7	5	24	-30	80	9,8	22120.0765
6	M10		18	11,5	52,0	6,0	20	10,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0766
8	M12		21	13,8	63,5	8,0	24	13,5	20,5	8,0	12	20	6	22	-30	80	33,0	22120.0768

d1 h9	d2		d3	e	치수 l1 l2 최소 [mm]		l3	l4	l5	s 최소	WS [mm]	조임 토크 최대 [Nm]	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
당김 링이 있는 타입, 잠금장치 없음 – 그림 1, 스테인리스 스틸
3	M	6	14	6,9	34,0	3,5	12	4,5	10,0	3,5	6	2	3	12	–	250	3,2	22120.0773
4	M	6	14	6,9	34,5	4,0	12	4,5	10,0	4,0	6	2	3	12	–	250	4,0	22120.0774
5	M	8	18	9,2	45,0	5,0	16	6,0	13,5	5,0	8	7	5	24	–	250	8,0	22120.0775
6	M10		24	11,5	57,5	6,0	20	7,5	17,0	6,0	10	15	5	21	–	250	17,0	22120.0776
8	M12		30	13,8	71,0	8,0	24	9,0	20,5	8,0	12	20	6	22	–	250	30,0	22120.0778
손잡이 있음, 잠금장치 없음 – 그림 2, 스테인리스 스틸
3	M	6	12	6,9	30,0	3,5	12	4,5	10,0	3,5	6	2	3	12	-30	80	3,7	22120.0783
4	M	6	12	6,9	30,5	4,0	12	4,5	10,0	4,0	6	2	3	12	-30	80	4,0	22120.0784
5	M	8	16	9,2	40,0	5,0	16	6,0	13,5	5,0	8	7	5	24	-30	80	9,0	22120.0785
6	M10		18	11,5	49,0	6,0	20	7,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0786
8	M12		21	13,8	59,0	8,0	24	9,0	20,5	8,0	12	20	6	22	-30	80	32,0	22120.0788
손잡이 있음 잠금장치 있음 – 그림 3, 스테인리스 스틸
3	M	6	12	6,9	32,5	3,5	12	7,0	10,0	3,5	6	2	3	12	-30	80	3,7	22120.0793
4	M	6	12	6,9	33,0	4,0	12	7,0	10,0	4,0	6	2	3	12	-30	80	4,0	22120.0794
5	M	8	16	9,2	43,5	5,0	16	9,5	13,5	5,0	8	7	5	24	-30	80	9,0	22120.0795
6	M10		18	11,5	52,0	6,0	20	10,5	17,0	6,0	10	15	5	21	-30	80	18,0	22120.0796
8	M12		21	13,8	63,5	8,0	24	13,5	20,5	8,0	12	20	6	22	-30	80	32,0	22120.0798
