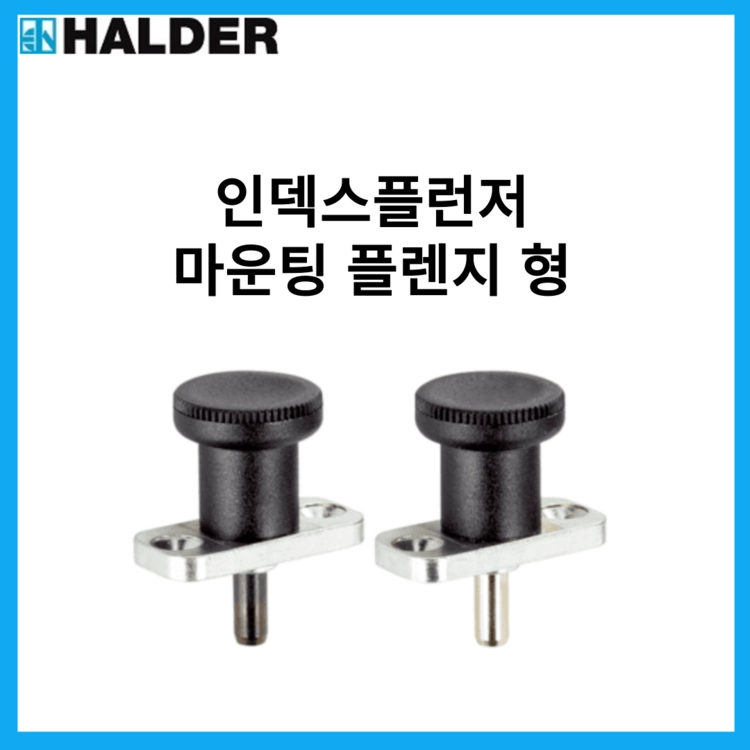

인덱스플런저 마운팅 플렌지 형 / EH 22120.

2개 구매평

18,100원

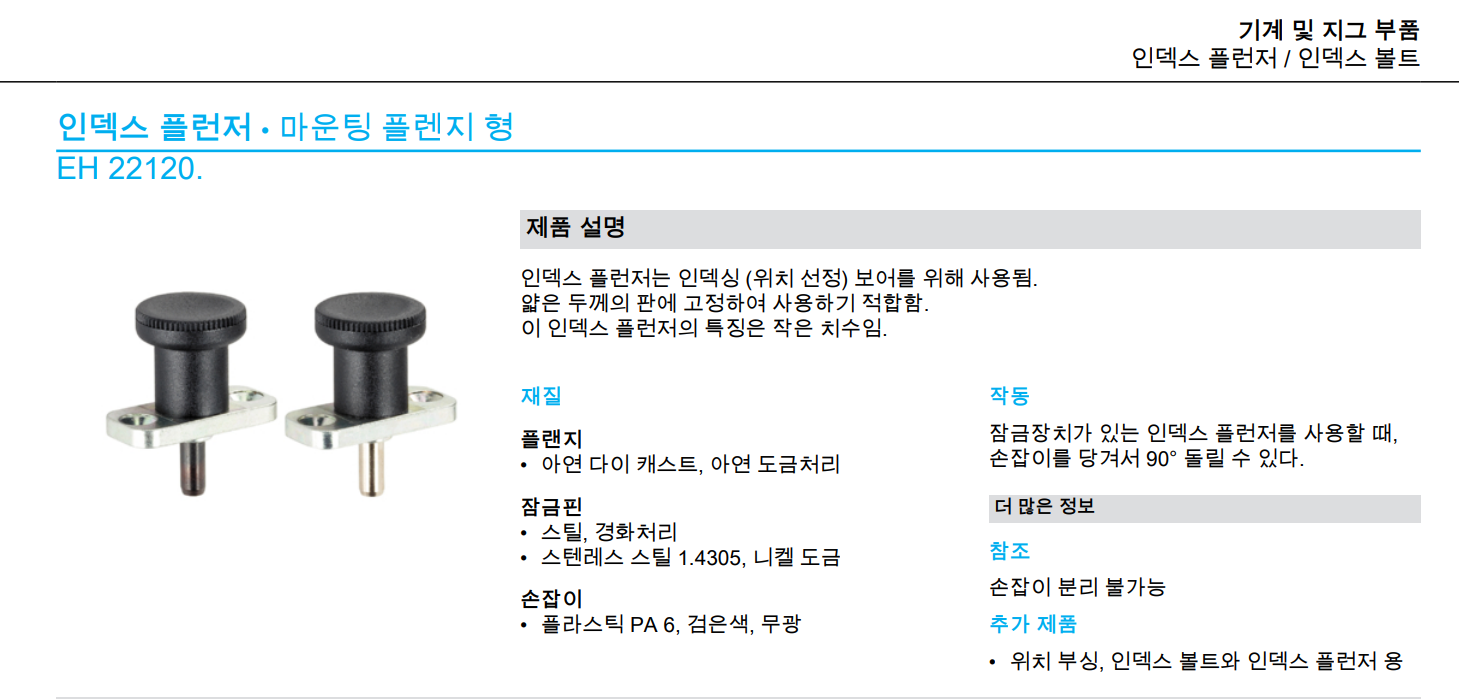

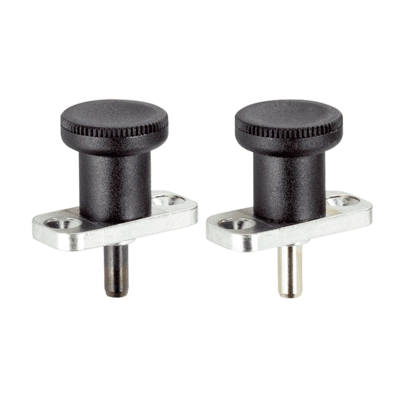

할더 인덱스플런저(마운팅플렌지형)입니다.

인덱스 플런저는 인덱싱 (위치 선정) 보어를 위해 사용됩니다.

얇은 두께의 판에 고정하여 사용하기 적합하며,

이 인덱스 플런저의 특징은 작은 치수입니다.

카탈로그 다운로드

CAD 도면 다운로드

제조사

상품

원산지 독일

브랜드 할더

적립

543 HR포인트 적립예정 적립예정

배송

택배 · 기본 3,500원 · 도서산간 배송비 popover

100,000원 이상 구매 시 무료배송

배송 안내

재고 보유시 당일출고 (오후3시이전 주문) / 재고 없을경우 통상 10일이내 배송 / ★ 재고조회 : 오른쪽 하단 말풍선 클릭-> 실시간재고 확인 가능.

상세정보 펼쳐보기

상세정보 접기

구매평

Q&A

장바구니

구매하기

상세정보 펼쳐보기

상세정보 접기

구매평

Q&A

인덱스 플런저, 센서형, LED로 작동상태 확인 / EH 22123.

242,500원

인덱스 플런저, 센서형, LED로 작동상태 확인 / EH 22123.

242,500원

인덱스 플런저 육각 칼라와 잠금장치, 스테인레스스틸 A4 / EH 22120.

42,500원

인덱스 플런저 육각 칼라와 잠금장치, 스테인레스스틸 A4 / EH 22120.

42,500원

인덱스 플런저 육각 칼라, A4스테인리스 스틸 / EH 22120.

39,200원

인덱스 플런저 육각 칼라, A4스테인리스 스틸 / EH 22120.

39,200원

인덱스플런저 미니 인덱스 / EH 22110.

11,000원

인덱스플런저 미니 인덱스 / EH 22110.

11,000원

인덱스플런저 미니 인덱스_기본타입 / EH 22110.

10,300원

인덱스플런저 미니 인덱스_기본타입 / EH 22110.

10,300원

인덱스플런저 미니 인덱스_스텐레스 스틸 / EH 22110.

27,300원

인덱스플런저 미니 인덱스_스텐레스 스틸 / EH 22110.

27,300원

인덱스플런저 컴펙트형 _ 육각너트 / EH 22110.

17,500원

인덱스플런저 컴펙트형 _ 육각너트 / EH 22110.

17,500원

인덱스플런저 컴펙트형 _육각너트와 잠금장치 / EH 22110.

21,200원

인덱스플런저 컴펙트형 _육각너트와 잠금장치 / EH 22110.

21,200원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, T손잡이 / EH 22110.

19,300원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, T손잡이 / EH 22110.

19,300원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, 잠금장치, T손잡이 / EH 22110.

24,000원

인덱스플런저 컴펙트형 인덱스 플런저_육각칼라, 잠금장치, T손잡이 / EH 22110.

24,000원

인덱스플런저 컴펙트형 인덱스 플런저_나사 플렌지, 수평형 / EH 22110.

10,700원

인덱스플런저 컴펙트형 인덱스 플런저_나사 플렌지, 수평형 / EH 22110.

10,700원

마운팅블록 다이-캐스트, 인덱스플런저 및 인덱스 볼트용 / EH 22110.

11,000원

마운팅블록 다이-캐스트, 인덱스플런저 및 인덱스 볼트용 / EH 22110.

11,000원

위치부싱 인덱스플런저 및 인덱스 볼트용 / EH 22110.

8,100원

위치부싱 인덱스플런저 및 인덱스 볼트용 / EH 22110.

8,100원

위치부싱 경사표면인덱스플런저 및 인덱스 볼트용 / EH 22110.

14,400원

위치부싱 경사표면인덱스플런저 및 인덱스 볼트용 / EH 22110.

14,400원

인덱스플런저 너트 / EH 22120.

100원

인덱스플런저 너트 / EH 22120.

100원

인덱스플런저 육각칼라,스텐레스스틸 / EH 22120.

37,900원

인덱스플런저 육각칼라,스텐레스스틸 / EH 22120.

37,900원

인덱스플런저_육각칼라와 잠금장치 / EH 22120.

23,100원

인덱스플런저_육각칼라와 잠금장치 / EH 22120.

23,100원

인덱스플런저_육각칼라와 잠금장치, 스텐레스스틸 / EH 22120.

58,500원

인덱스플런저_육각칼라와 잠금장치, 스텐레스스틸 / EH 22120.

58,500원

인덱스플런저_육각칼라 없음 / EH 22120.

13,600원

인덱스플런저_육각칼라 없음 / EH 22120.

13,600원

인덱스플런저 육각칼라 없음,스텐레스 스틸 / EH 22120.

35,200원

인덱스플런저 육각칼라 없음,스텐레스 스틸 / EH 22120.

35,200원

인덱스플런저 용접가능, 나사없는 형 / EH 22120.

16,400원

인덱스플런저 용접가능, 나사없는 형 / EH 22120.

16,400원

인덱스플런저 육각너트, 짧은형 / EH 22120.

22,900원

인덱스플런저 육각너트, 짧은형 / EH 22120.

22,900원

중간링 인덱스플런저용 / EH 22120.

1,300원

중간링 인덱스플런저용 / EH 22120.

1,300원

인덱스플런저 심플디자인 / 22120.

9,400원

BEST

인덱스플런저 심플디자인 / 22120.

9,400원

BEST

인덱스플런저 얇은 판용 / EH 22120.

40,300원

인덱스플런저 얇은 판용 / EH 22120.

40,300원

인덱스플런저 링타입 / EH 22120.

21,900원

인덱스플런저 링타입 / EH 22120.

21,900원

인덱스플런저_풀림방지 / EH 22122.

36,000원

인덱스플런저_풀림방지 / EH 22122.

36,000원

인덱스플런저 금속 잠금 머리 / EH 22122.

45,000원

인덱스플런저 금속 잠금 머리 / EH 22122.

45,000원

인덱스플런저 인덱스볼트 / EH 22120.

26,000원

인덱스플런저 인덱스볼트 / EH 22120.

26,000원

마운팅블록 / EH 22120.

31,900원

마운팅블록 / EH 22120.

31,900원

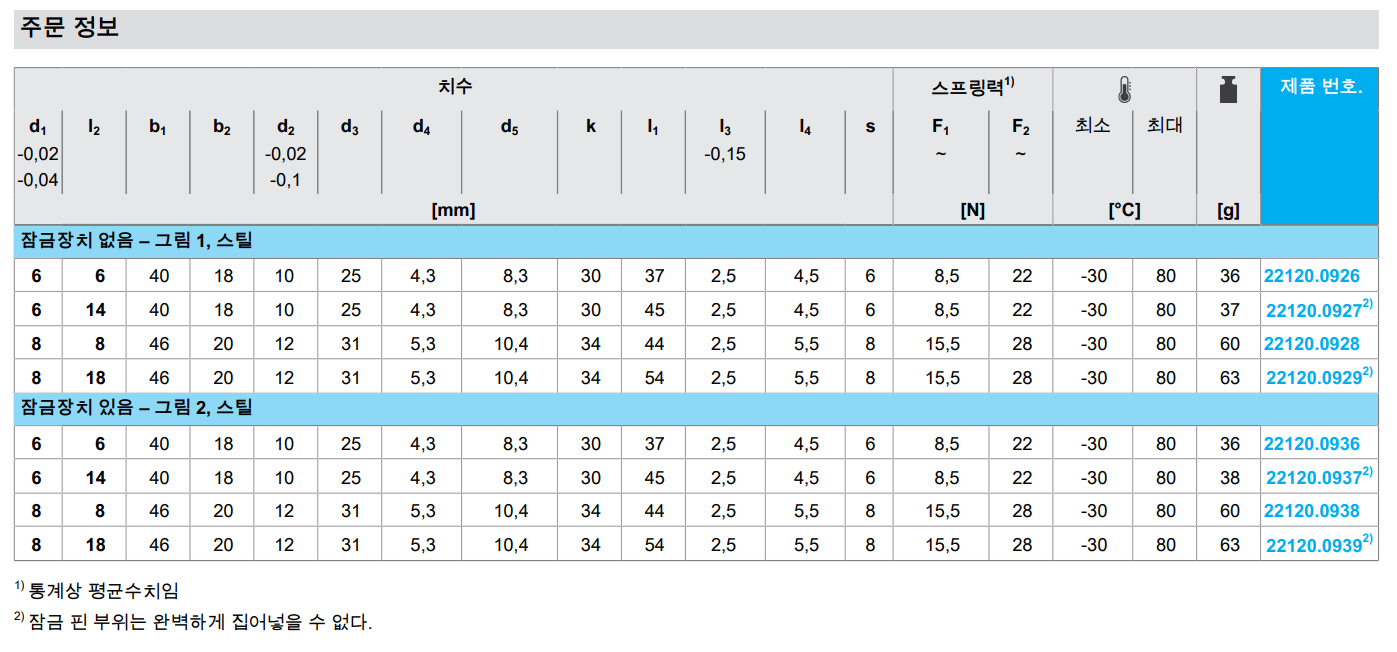

d1 -0,02 -0,04	l2	b1	b2	d2 -0,02 -0,1	d3	치수 d4 d5 [mm]		k	l1	l3 -0,15	l4	s	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.

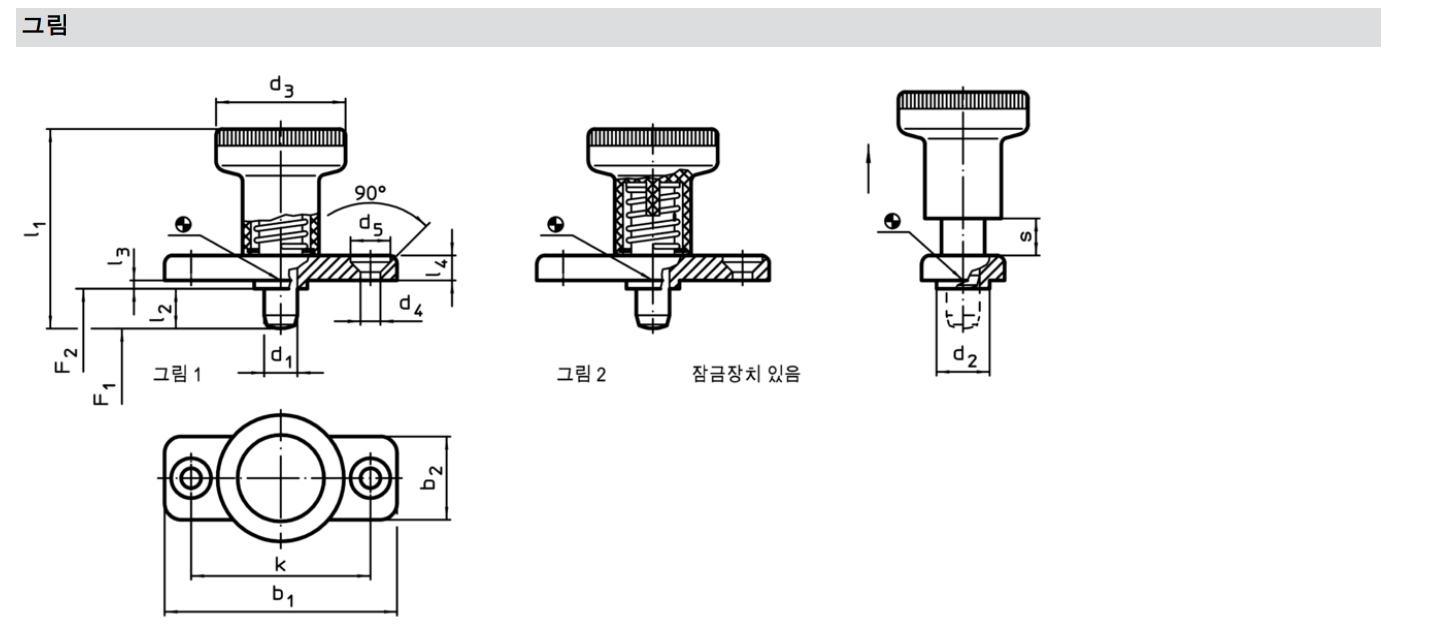

잠금장치 없음 – 그림 1, 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	36	22120.0926
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	37	22120.09272)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	60	22120.0928
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	63	22120.09292)
잠금장치 있음 – 그림 2, 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	36	22120.0936
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	38	22120.09372)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	60	22120.0938
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	63	22120.09392)

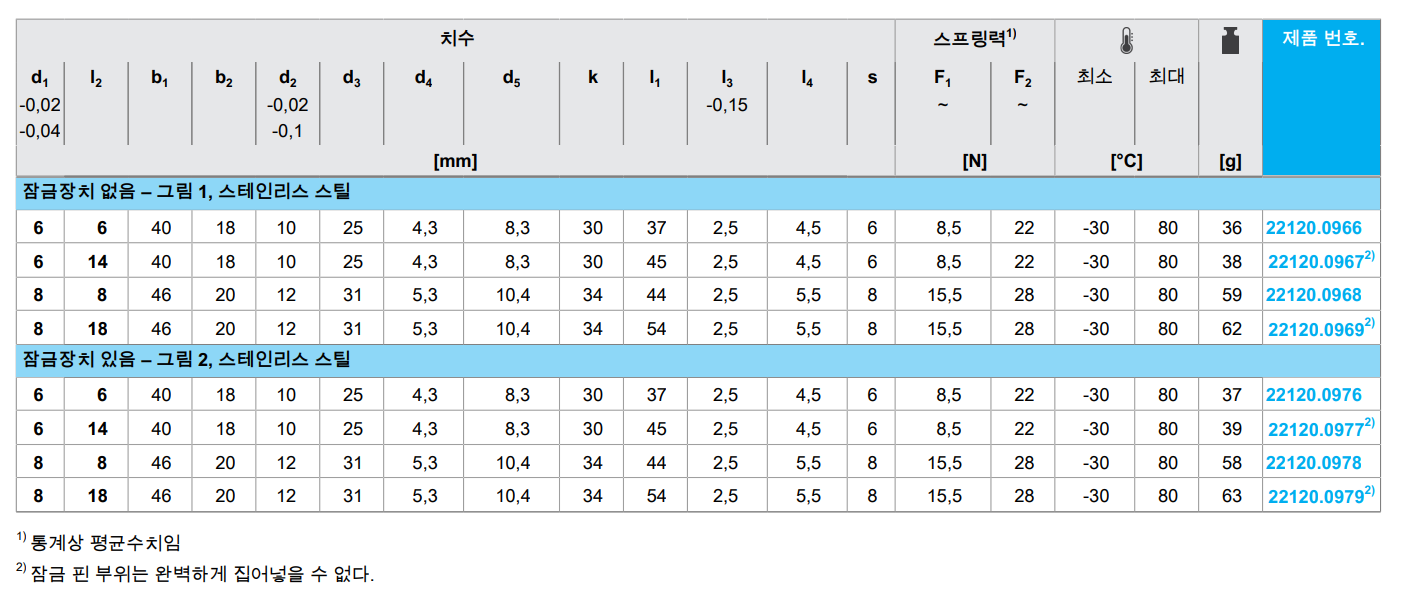

d1 -0,02 -0,04	l2	b1	b2	d2 -0,02 -0,1	d3	치수 d4 d5 [mm]		k	l1	l3 -0,15	l4	s	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
잠금장치 없음 – 그림 1, 스테인리스 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	36	22120.0966
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	38	22120.09672)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	59	22120.0968
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	62	22120.09692)
잠금장치 있음 – 그림 2, 스테인리스 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	37	22120.0976
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	39	22120.09772)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	58	22120.0978
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	63	22120.09792)

d1 -0,02 -0,04	l2	b1	b2	d2 -0,02 -0,1	d3	치수 d4 d5 [mm]		k	l1	l3 -0,15	l4	s	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
잠금장치 없음 – 그림 1, 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	36	22120.0926
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	37	22120.09272)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	60	22120.0928
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	63	22120.09292)
잠금장치 있음 – 그림 2, 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	36	22120.0936
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	38	22120.09372)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	60	22120.0938
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	63	22120.09392)

d1 -0,02 -0,04	l2	b1	b2	d2 -0,02 -0,1	d3	치수 d4 d5 [mm]		k	l1	l3 -0,15	l4	s	스프링력1) F1 F2 ~ ~ [N]		최소 최대 [°C]		[g]	제품 번호.
잠금장치 없음 – 그림 1, 스테인리스 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	36	22120.0966
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	38	22120.09672)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	59	22120.0968
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	62	22120.09692)
잠금장치 있음 – 그림 2, 스테인리스 스틸
6	6	40	18	10	25	4,3	8,3	30	37	2,5	4,5	6	8,5	22	-30	80	37	22120.0976
6	14	40	18	10	25	4,3	8,3	30	45	2,5	4,5	6	8,5	22	-30	80	39	22120.09772)
8	8	46	20	12	31	5,3	10,4	34	44	2,5	5,5	8	15,5	28	-30	80	58	22120.0978
8	18	46	20	12	31	5,3	10,4	34	54	2,5	5,5	8	15,5	28	-30	80	63	22120.09792)
