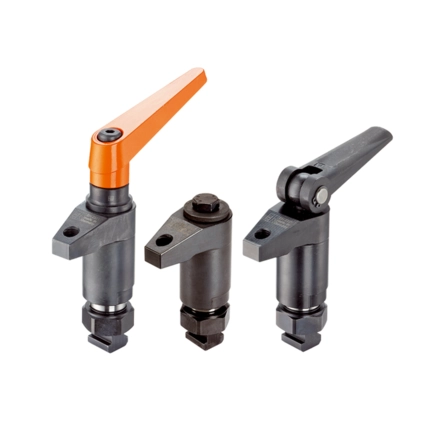

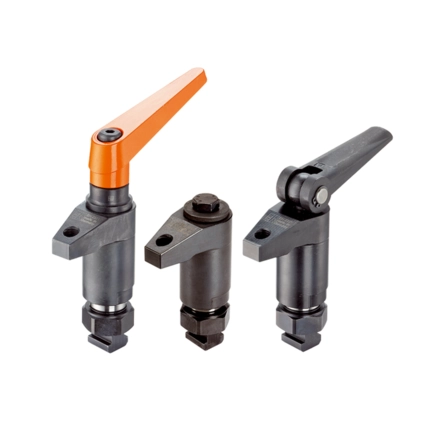

다운 회전 클램프 회전식, 사이즈 40 / EH23310.

517,000원

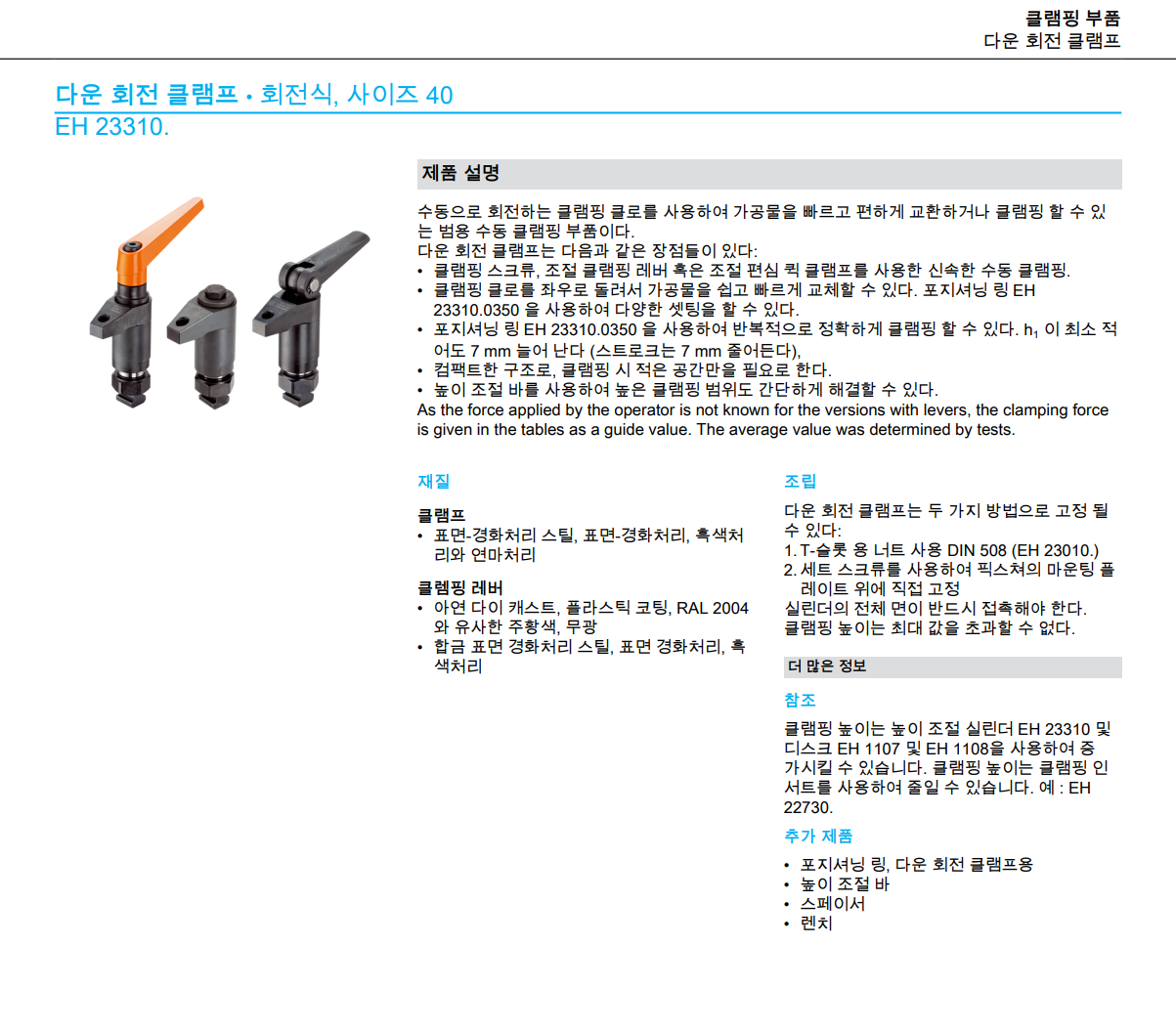

수동으로 회전하는 클램핑 클로를 사용하여 가공물을 빠르고 편하게 교환하거나 클램핑 할 수 있는 범용 수동 클램핑 부품이다.

카탈로그 다운로드

제조사

상품

원산지 독일

브랜드 할더

적립

15,510 HR포인트 적립예정 적립예정

배송

택배 · 기본 무료 · 지역별 추가 배송비 있음

100,000원 이상 구매 시 무료배송

배송 안내

재고 보유시 당일출고 (오후3시이전 주문) / 재고 없을경우 통상 10일이내 배송 / ★ 재고조회 : 오른쪽 하단 말풍선 클릭-> 실시간재고 확인 가능.

상세정보 펼쳐보기

상세정보 접기

장바구니

구매하기

상세정보 펼쳐보기

상세정보 접기

C-와셔_DIN 6372 / EH 22290.

20,400원

C-와셔_DIN 6372 / EH 22290.

20,400원

무두 스크류_DIS 6332 돌출부가 있는 형 / EH 22540.

2,900원

무두 스크류_DIS 6332 돌출부가 있는 형 / EH 22540.

2,900원

클램핑 핀_널링 or 포인트형 / EH 22680.

18,500원

클램핑 핀_널링 or 포인트형 / EH 22680.

18,500원

클램핑 핀_핀 모양 / EH 22680.

25,200원

클램핑 핀_핀 모양 / EH 22680.

25,200원

핀 / EH 22690.

35,000원

핀 / EH 22690.

35,000원

볼이끝에달린 스크류 _머리 없음, 회전되지 않는 볼 / EH 22700.

18,400원

볼이끝에달린 스크류 _머리 없음, 회전되지 않는 볼 / EH 22700.

18,400원

셀프-얼라이닝 패드 / EH 22730.

50,900원

셀프-얼라이닝 패드 / EH 22730.

50,900원

셀프-얼라이닝 패드, 자체 위치 복구(self-resetting) / EH 22731.

65,600원

셀프-얼라이닝 패드, 자체 위치 복구(self-resetting) / EH 22731.

65,600원

셀프-얼라이닝 패드, 조절형 / EH 22740.

54,200원

셀프-얼라이닝 패드, 조절형 / EH 22740.

54,200원

T-슬롯 용 너트 DIN 508 / EH 23010. (픽스처용)

4,000원

T-슬롯 용 너트 DIN 508 / EH 23010. (픽스처용)

4,000원

T-슬롯 용 너트 긴 형 / EH 23020.

9,300원

T-슬롯 용 너트 긴 형 / EH 23020.

9,300원

T-슬롯 용 너트 마름모 형 / EH 23020.

9,700원

T-슬롯 용 너트 마름모 형 / EH 23020.

9,700원

스터드 DIN 6379 b1 치수가 긴 T-너트 용 / EH 23040.

7,700원

스터드 DIN 6379 b1 치수가 긴 T-너트 용 / EH 23040.

7,700원

구면 와셔 / 원추형 씨트 DIN 6319 / EH 23050.

1,300원

구면 와셔 / 원추형 씨트 DIN 6319 / EH 23050.

1,300원

샤프트 / 평와셔 DIN 6340 열처리 / EH 23060.

1,100원

샤프트 / 평와셔 DIN 6340 열처리 / EH 23060.

1,100원

클램프 너트 DIN 6330 (높이 1.5 d)/ EH 23070.

1,100원

클램프 너트 DIN 6330 (높이 1.5 d)/ EH 23070.

1,100원

칼라 너트 DIN 6331 (높이 1.5 d)/ EH 23080.

1,800원

칼라 너트 DIN 6331 (높이 1.5 d)/ EH 23080.

1,800원

구면 씨트가 있는 칼라 너트 / EH 23080.

16,400원

구면 씨트가 있는 칼라 너트 / EH 23080.

16,400원

연결 너트 (높이 3 d) / EH 23090.

3,300원

연결 너트 (높이 3 d) / EH 23090.

3,300원

고정 슬롯 테넌 원형장치가 있는 형 / EH 23110.

155,900원

고정 슬롯 테넌 원형장치가 있는 형 / EH 23110.

155,900원

센터링 핀 / EH 23110.

100원

센터링 핀 / EH 23110.

100원

센터링 핀 계단형 / EH 23110.

100원

센터링 핀 계단형 / EH 23110.

100원

느슨한 슬롯 테넌 DIN 6323 / EH 23120.

100원

느슨한 슬롯 테넌 DIN 6323 / EH 23120.

100원

클램프 DIN 6315 B 포크형 / EH 23150.

100원

클램프 DIN 6315 B 포크형 / EH 23150.

100원

클램프 코가 달린 형 / EH 23180.

100원

클램프 코가 달린 형 / EH 23180.

100원

클랭핑 엘래맨트 시스템 / EH 22370.

100원

클랭핑 엘래맨트 시스템 / EH 22370.

100원

클램프 긴 형 / EH 23700.

가격문의

클램프 긴 형 / EH 23700.

가격문의

다운 홀드 클램프 클램핑 레버 없음 / EH 23210.

가격문의

다운 홀드 클램프 클램핑 레버 없음 / EH 23210.

가격문의

픽스처 시스템용_써포팅 부품 EH 23220.0400

1,815,900원

픽스처 시스템용_써포팅 부품 EH 23220.0400

1,815,900원

픽스처 시스템용_플로팅 클램프 컴팩트 디자인, 클램핑과 잠금기능 결합형 M 12 / EH 23320.0008

2,296,200원

픽스처 시스템용_플로팅 클램프 컴팩트 디자인, 클램핑과 잠금기능 결합형 M 12 / EH 23320.0008

2,296,200원

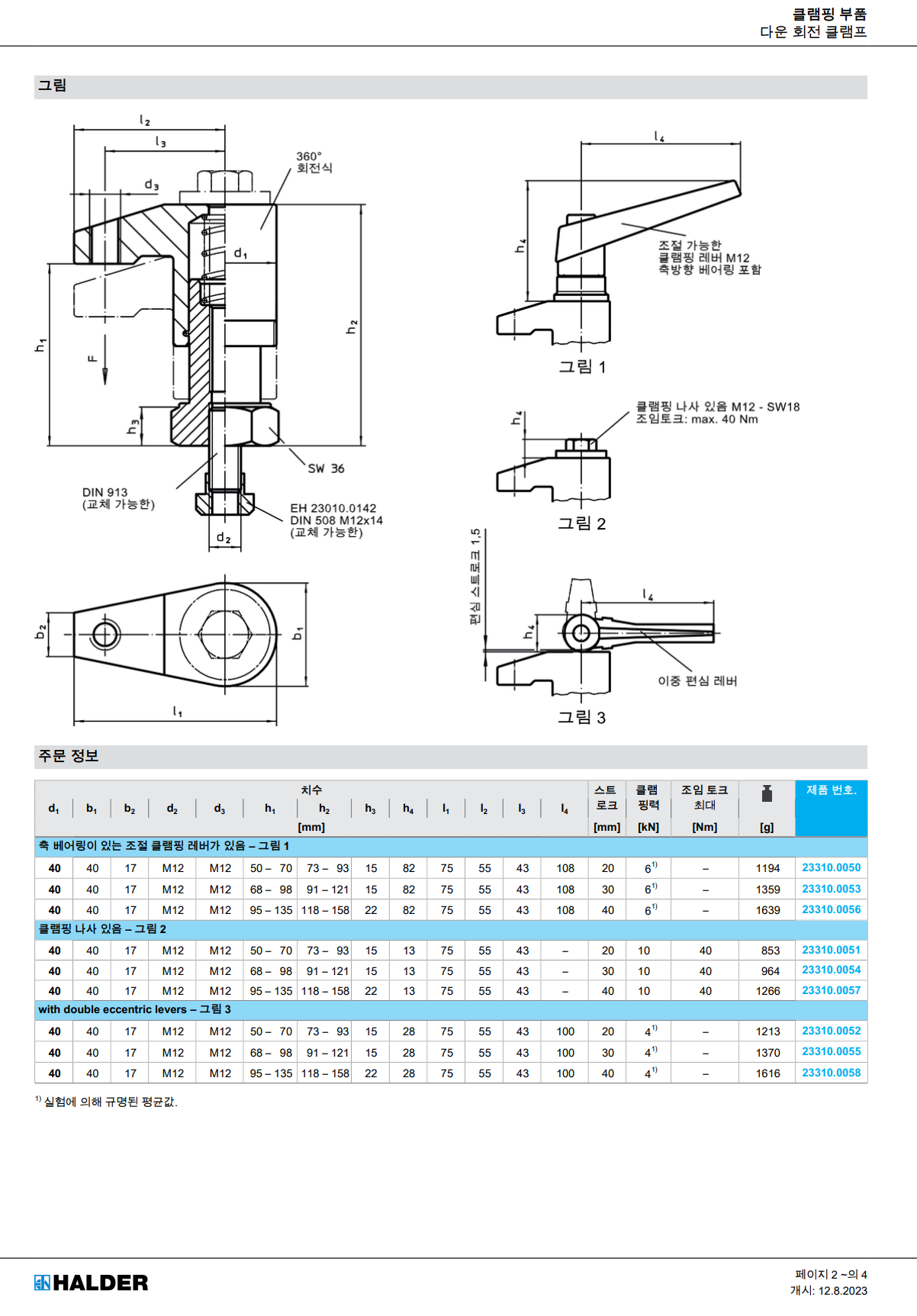

d1	b1	b2	d2	d3	h1		치수 h2 [mm]		h3	h4	l1	l2	l3	l4	스트 로크 [mm]	클램 핑력 [kN]	조임 토크 최대 [Nm]	[g]	제품 번호.
축 베어링이 있는 조절 클램핑 레버가 있음 – 그림 1
40	40	17	M12	M12	50 –	70	73 –	93	15	82	75	55	43	108	20	61)	–	1194	23310.0050
40	40	17	M12	M12	68 –	98	91 – 121		15	82	75	55	43	108	30	61)	–	1359	23310.0053
40	40	17	M12	M12	95 – 135		118 – 158		22	82	75	55	43	108	40	61)	–	1639	23310.0056
클램핑 나사 있음 – 그림 2
40	40	17	M12	M12	50 –	70	73 –	93	15	13	75	55	43	–	20	10	40	853	23310.0051
40	40	17	M12	M12	68 –	98	91 – 121		15	13	75	55	43	–	30	10	40	964	23310.0054
40	40	17	M12	M12	95 – 135		118 – 158		22	13	75	55	43	–	40	10	40	1266	23310.0057
with double eccentric levers – 그림 3
40	40	17	M12	M12	50 –	70	73 –	93	15	28	75	55	43	100	20	41)	–	1213	23310.0052
40	40	17	M12	M12	68 –	98	91 – 121		15	28	75	55	43	100	30	41)	–	1370	23310.0055
40	40	17	M12	M12	95 – 135		118 – 158		22	28	75	55	43	100	40	41)	–	1616	23310.0058

d1	b1	b2	d2	d3	h1		치수 h2 [mm]		h3	h4	l1	l2	l3	l4	스트 로크 [mm]	클램 핑력 [kN]	조임 토크 최대 [Nm]	[g]	제품 번호.
축 베어링이 있는 조절 클램핑 레버가 있음 – 그림 1
40	40	17	M12	M12	50 –	70	73 –	93	15	82	75	55	43	108	20	61)	–	1194	23310.0050
40	40	17	M12	M12	68 –	98	91 – 121		15	82	75	55	43	108	30	61)	–	1359	23310.0053
40	40	17	M12	M12	95 – 135		118 – 158		22	82	75	55	43	108	40	61)	–	1639	23310.0056
클램핑 나사 있음 – 그림 2
40	40	17	M12	M12	50 –	70	73 –	93	15	13	75	55	43	–	20	10	40	853	23310.0051
40	40	17	M12	M12	68 –	98	91 – 121		15	13	75	55	43	–	30	10	40	964	23310.0054
40	40	17	M12	M12	95 – 135		118 – 158		22	13	75	55	43	–	40	10	40	1266	23310.0057
with double eccentric levers – 그림 3
40	40	17	M12	M12	50 –	70	73 –	93	15	28	75	55	43	100	20	41)	–	1213	23310.0052
40	40	17	M12	M12	68 –	98	91 – 121		15	28	75	55	43	100	30	41)	–	1370	23310.0055
40	40	17	M12	M12	95 – 135		118 – 158		22	28	75	55	43	100	40	41)	–	1616	23310.0058
